LZZ(D)W系列微小流量金属管浮子流量计

一、概述

LZZ(D)W系列是微小流量金属管浮子式流量测量仪表，可测量液体、气体或蒸汽，该仪表采用变面积式测量原理，测量部件由一个锥形测量管和浮子组成，具有坚固、稳定和应用范围广的特点。连接方式有水平连接或垂直连接，亦可选配入口压力变化或出口压力变化的压力调节器（恒流阀），广泛应用于石油、化工、化纤、钢铁、食品、轻工、制药等行业的微小流量测量和过程控制。

LZZW系列为现场指示型仪表，可选装一个或二个本安防爆型报警开关（需配备关联设备）；LZDW系列为电远传型仪表，输出4～20mA电流信号（兼容HART通讯协议），同时采用LED光柱现场指示流量。

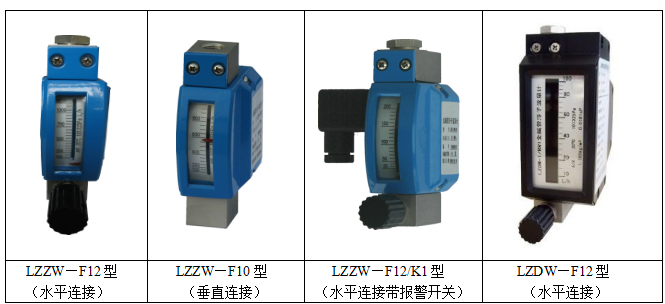

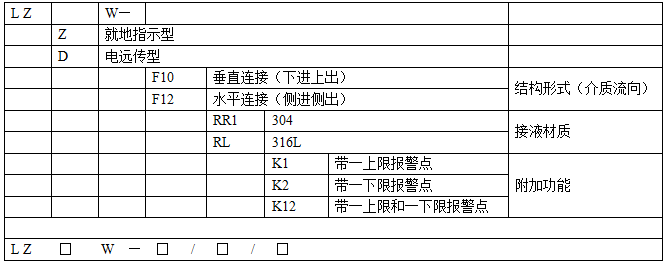

二、型号命名

三、主要技术参数

1、测量范围：水（20℃）0.3～100L/h

空气（20℃ 101325Pa）5～3400L/h

2、量 程 比：10∶1

3、准确度等级：LZZW系列4.0级，LZDW系列2.5级

4、最大工作压力：2.5MPa或6.4MPa，最大13MPa

5、介质温度：—80～＋150℃，最高300℃

6、环境温度：—25～＋65℃

7、连接方式：1/4″NPT内螺纹，可选Φ6（Φ8）卡套连接或按用户要求

8、限位报警：1～2个报警开关（可选，防爆等级ExiaIICT3—T6）

9、电远传：电源电压：24(1±10%)V DC

输出信号：(4～20)mA DC，二线制(兼容HART 通讯协议)

负载电阻：≤500Ω (24V DC)

10、防护等级：IP65

四、测量范围

注：用于测量液体时，应保证工作压力不低于2倍最大压损；用于测量气体时，应保证工作压力不低于

5倍最大压损，以使流量计稳定工作。

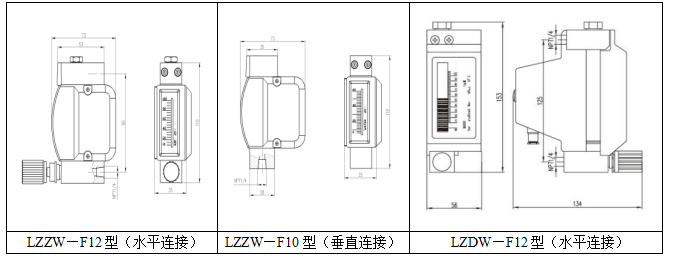

五、外形及安装尺寸

六、主要零部件材质

七、报警关联设备技术参数

带报警开关的微小流量金属管浮子流量计需配备关联设备，可选用接近开关输入的隔离式安全栅或晶体管继电器WE77/Ex—1、WE77/Ex—2。

晶体管继电器WE77/Ex—1、WE77/Ex—2由电源组、晶体管放大器和中间继电器组成，WE77/Ex—1带有一个安全控制电路，WE77/Ex—2带有两个安全控制电路。

八、安装与维护

1、流量计安装到工艺管道之前，应对工艺管道进行吹扫或清洗，防止管道中杂质堵塞仪表，影响正常使用。

2、流量计应垂直安装，介质流向向上，流量计中心线与铅垂线的夹角不超过5°。

3、为防止管道受压变形，流量计接口必须与管道轴线对中并平行。必要时在流量计两侧适当支撑管道，以防止震动并且减轻流量计的轴向压力。

4、如果介质中含有固体杂质，应在流量计上游加装过滤器。

5、为了便于维护和清洗，建议安装旁通管路。

6、为确保流量指示稳定，建议在流量计下游安装流量调节阀。

7、用于测量液体时，应保证工作压力不低于2倍最大压损；用于测量气体时，应保证工作压力不低于5倍最大压损，以使流量计稳定工作。

8、本仪表基于磁耦合原理工作，应确保仪表周围其它设备产生的磁场不影响测量结果。
